تثبيت الإطار

إطار الحائط الساتر الزجاجي المدعوم هو جدار ستارة زجاجي مدعوم بإطار معدني حول اللوحة الزجاجية ، بما في ذلك بشكل رئيسي:

جدار ستارة زجاجي مؤطر

الحائط الساتر الزجاجي المؤطر عبارة عن جدار ستارة زجاجي مع أعضاء إطار معدني معرضين للسطح الخارجي. إنه مؤطر بملامح من سبائك الألومنيوم مع أقسام خاصة ، والألواح الزجاجية مدمجة بالكامل في أخاديد الملامح. وتتمثل خصائصه في أن بروفايل سبائك الألومنيوم نفسه له دور مزدوج لهيكل الهيكل العظمي والزجاج الثابت.

جدار ستارة زجاجي مؤطر هو الشكل الأكثر تقليدية ، والأداء الأكثر استخدامًا على نطاق واسع وموثوق به. بالمقارنة مع الحائط الساتر الزجاجي بإطار مخفي ، فمن الأسهل تلبية متطلبات تكنولوجيا البناء.

جدار ستارة زجاجي بإطار مخفي

يتم إخفاء الإطار المعدني لجدار الستارة الزجاجي على ظهر الزجاج ، ولا يمكن رؤية الإطار المعدني في الخارج. يمكن تقسيم جدار ستارة زجاجي بإطار مخفي بالكامل إلى جدار ستارة زجاجي بإطار مخفي وجدار ستارة زجاجي بإطار شبه مخفي ، جدار ستارة زجاجي بإطار شبه مخفي يمكن أن يكون أخفيًا رأسيًا أفقيًا ساطعًا ، يمكن أيضًا أن تكون مخفية أفقية عمودية ساطعة. يتميز هيكل الحائط الساتر الزجاجي بإطار مخفي بما يلي: الزجاج خارج إطار الألومنيوم ، ويتم ربط الزجاج بإطار الألومنيوم مع مانع التسرب الهيكلي من السيليكون. يتحمل عبء الحائط الساتر بشكل رئيسي عن طريق مانع التسرب.

حائط ساتر زجاجي بالكامل

الحائط الساتر الزجاجي بالكامل عبارة عن جدار ستارة زجاجي يتكون من أضلاع زجاجية وألواح زجاجية.

1. لا ينبغي أن يقل سمك الزجاج للوحة الحائط الستارة الزجاجية بالكامل عن 10. وينبغي ألا يقل سمك لوح الزجاج الرقائقي عن 8. يجب ألا يقل سمك الجزء المضلع للستارة الزجاجية عن 12 جدار ، ويجب ألا يقل ارتفاع الجزء عن ذروته.

2. عندما يتجاوز الجدار الزجاجي الستار 4 أمتار (سمك الزجاج 10 ، 12) ، 5 أمتار (سمك الزجاج 15 *) ، 6 أمتار (سمك الزجاج 19 *) ، يجب تعليق الحائط الساتر الزجاجي بالكامل على الهيكل الرئيسي.

3. المكون الرئيسي للجدار الساتر الزجاجي بالكامل يجب أن يكون لديه صلابة كافية. عند استخدام دعامات فولاذية أو عوارض فولاذية كمكونات قوة ، يجب أن يكون خط الوسط متسقًا مع الخط المركزي للجدار الساتر ، ويجب أن يكون الخط المركزي لثقب المسمار البيضاوي متسقًا مع موقع مسمار التثبيت لشماعات الحائط الساتر.

4. يجب إعداد هيكل نقل القوة الأفقي الصلب بين المشبك المعلق لجدار الستار الزجاجي بالكامل والهيكل الرئيسي.

5. بعد لحام جميع الهياكل الفولاذية ، يجب تنفيذ قبول الأعمال المخفية ، ويجب تطبيق الطلاء المضاد للصدأ بعد القبول.

6. حجم اللوحة الزجاجية للجدار الساتر الزجاجي بالكامل كبير بشكل عام ، ويجب استخدام أكواب الشفط الميكانيكية للتركيب.

7. الحائط الساتر الزجاجي بالكامل يسمح بحقن مانع التسرب الهيكلي من السيليكون في الموقع.

8. لا تكون اللوحة الزجاجية بالكامل على اتصال مباشر مع المواد الصلبة الأخرى. يجب ألا تقل الفجوة بين سطح اللوحة وسطح الزخرفة أو السطح الهيكلي عن 8 ، ويجب إغلاقها بواسطة مانع التسرب.

نقطة التقوية

الحائط الساتر الزجاجي المدعوم بالنقطة عبارة عن جدار ستارة زجاجي يتكون من لوحة زجاجية وجهاز دعم نقطة وهيكل داعم. أشكال هيكل الدعم الخاص به هي دعم الأضلاع الزجاجية ، دعم الأنابيب الفولاذية أو الفولاذية المفردة ، دعم الجمالون وهيكل دعم نظام كابل قضبان التوتر.

يشير جدار ستارة الوحدة إلى الوحدة الأساسية لهيكل الحائط الساتر المصنوع من مختلف حقوق الجدار وإطارات الدعم في المصنع ، ويتم تثبيته مباشرة على الهيكل الرئيسي لجدار ستارة المبنى. يمكن تقسيم وحدة الحائط الساتر إلى: وحدة الحائط الساتر والجدار الساتر شبه الوحدة ، المعروف أيضًا باسم الوحدة الصلبة cجدار urtain ، يمكن تقسيم الجدار الساتر شبه الوحدة إلى: جدار ستارة مدمج بوحدة عامودية ، جدار ستارة بوحدة نافذة.

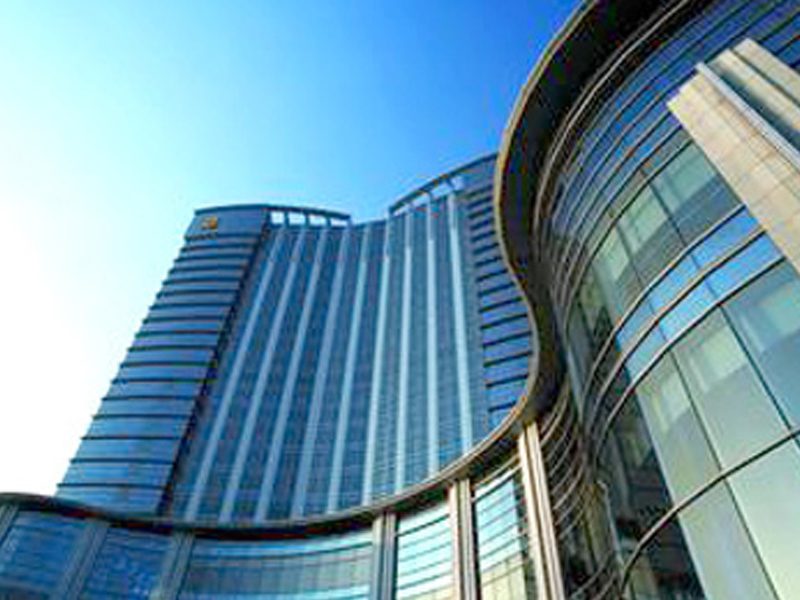

الحائط الساتر هو الجدار الخارجي للمبنى ، والذي لا يحمل حمولة ، وهو معلق مثل ستارة ، لذلك يطلق عليه أيضًا الجدار المعلق ، وهو جدار خفيف الوزن يستخدم عادة في المباني الكبيرة والشاهقة الحديثة مع تأثيرات زخرفية.

1 ، يمكن تقسيم نوع وهيكل جدار ستارة الحائط وفقًا للمادة إلى جدار ستارة زجاجي ، جدار ستارة من الألومنيوم ، جدار ستارة من الفولاذ ، إلخ ، وفقا للإطار يمكن تقسيمها إلى إطار جدار ستارة وإطار جدار ستارة زجاجي أقل.

2. تكوين الحائط الساتر الزجاجي. يتكون من ثلاثة أجزاء: الهيكل العظمي والزجاج والملحقات.

(1) الهيكل العظمي. يتكون من أعمدة وقضبان طولية ، ويستخدم لدعم الزجاج ، وإصلاح الزجاج ، والاتصال بهيكل الجدار عن طريق توصيل القطع. تنقل الوزن الذاتي لأحمال الزجاج والرياح والأحمال الأخرى إلى الهيكل الرئيسي ، بحيث يتم توصيل الزجاج وهيكل الجدار ككل. (2) الزجاج. الزجاج هو نسيج الحائط الساتر ، وهو ليس فقط مكون حاوية المبنى ، ولكن أيضًا سطح الديكور المعماري ، ولكن أيضًا دور النافذة الزجاجية.

3. الملحقات (ملحقات التوصيل والتركيب): الملحقات الرئيسية للجدار الزجاجي هي مسامير التمدد ، مسامير الألومنيوم ، مسامير الرماية ، مواد الشريط المحكم والموصلات.

(1) الدفع. تحديد محور الجدار وقياس الخطأ كأساس للموقف الصحيح للهيكل العظمي.

(2) تركيب الهيكل العظمي. تسلسل تركيب الهيكل العظمي هو كما يلي: قم بتثبيت الهيكل العظمي العمودي (العمود) أولاً ، ثم قم بتثبيت الهيكل العظمي الأفقي (المستعرض). هناك عموما نوعان من طرق التثبيت للهيكل العظمي العمودي والجدار. أحدها هو عمل الأجزاء المضمنة عند صب الهيكل الرئيسي ، ثم إصلاح الهيكل العظمي بعد لحام الأجزاء الموصلة بالأجزاء المضمنة. طريقة أخرى هي حفر ثقوب في الهيكل الرئيسي ، وتثبيت الموصل على الجدار باستخدام مسامير التمدد ، ثم توصيل الهيكل العظمي بالموصل. تم تعزيز الأول بقوة ، ولكن غالبًا ما يكون موضع الأجزاء المدمجة خاطئًا في التثبيت. وضع التثبيت الأخير دقيق ، لكن اللكم شاق ، والحزم ليس جيدًا مثل الخرق. يجب أن يكون تركيب الهيكل العظمي أفقيا ورأسيا لخلق ظروف لتركيب الزجاج. يجب أن يتم تركيب الهيكل العظمي معالجة مضادة للتآكل ، يجب طلاء الهيكل العظمي الفولاسي الخفيف بطلاء مضاد للصدأ. هيكل عظمي من سبائك الألومنيوم يجب الانتباه إلى حماية طبقة الأكسيد الخاصة به ، خاصة يجب أن يكون التلامس مع الخرسانة في طبقة الأكسيد مع معالجة مضادة للتآكل لمنع تآكل الألومنيوم بواسطة الخرسانة القلوية.

(3) تركيب الزجاج. تركيب الزجاج يرتبط مباشرة بهيكل الهيكل العظمي. هناك عموما الأساليب التالية.

① يتم وضع الزجاج في إطار سبائك الألومنيوم ، ويتم توصيل إطار سبائك الألومنيوم بهيكل الحائط الساتر. هذه الطريقة مناسبة لهيكل عظمي فولاذية خفيفة بإطار كبير.

② إصلاح الهيكل العظمي من سبائك الألومنيوم ، ثم قم بتثبيت الزجاج مباشرة على الهيكل العظمي ، وتشفير الختم ، كما لو كان تثبيت زجاج الباب والنافذة.

③ في نظام هيكل الإطار غير المرئي ، لا يحتاج الهيكل العظمي إلى إغلاق الإطار ، ويتم لصق الزجاج مباشرة على الهيكل العظمي مع مواد ربط عالية القوة لتشكيل جدار ستارة زجاجي بدون إطار (أو جدار ستارة زجاجي مخفي).
