إذا كنت لا تحتاج إلى تكييف الهواء والتبريد في الصيف ، لا تحتاج إلى التدفئة في الشتاء ، دافئ في الشتاء وبارد في الصيف ، ولكن أيضا حماية البيئة منخفضة الكربون ؟ ما رأيك به ؟

نعم ، الغرفة السلبية. دعونا نلقي نظرة على ذلك.

وتسمى المنازل السلبية أيضا المنازل السلبية ، أو المنازل الموفرة للطاقة السلبية. هو مبنى جديد موفر للطاقة ، لا يوجد إمداد نشط للطاقة لتلبية احتياجات التبريد والتدفئة للمنزل ، باختصار ، هو مبنى فعال للغاية ومريح قابل للحياة.

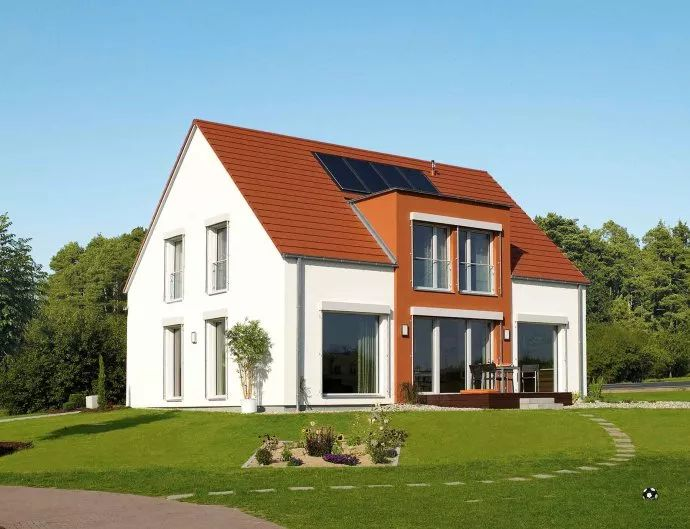

تاريخ المنزل السلبي: بيت هامبورج

بدأ مفهوم "المنزل السلبي" في من من من من ؟ ، تم بناء أول "منزل سلبي" في ، كل واحد من 90 متر مربع من ثلاث غرف نوم ، الهيكل الخشبي الرئيسي. تكلفة بناء هذا المنزل أعلى فقط من متوسط المنزل ، ولكن تكلفة التشغيل منخفضة للغاية ، واستخدام التدفئة الشمسية ، وإمدادات الطاقة يمكن أن تكون مكتفية ذاتيًا ، التدفئة المنزلية والمياه والكهرباء هي فقط يورو.

إنرجون ، أكبر مبنى مكاتب سلبي في العالم ، تم بناؤه في أولم ، ألمانيا ، في الخارج. وفقًا للمتطلبات التي نشرتها وكالة دارمشتات للمنزل السلبي ، يجب أن يستوفي المبنى معايير محددة من حيث الطلب الحراري السنوي ، والحمل الحراري ، كثافة الهواء ومتطلبات الطاقة الأساسية لكي يطلق عليها "منزل سلبي" مؤهل.

لا يقتصر بناء المنازل السلبية على نوع المبنى ، بما في ذلك المباني المكتبية والمساكن والمباني المدرسية والقاعات الرياضية والمباني الصناعية. لذلك ، يمكن إعادة بناء المباني العادية لتلبية المتطلبات القياسية لـ "المنزل السلبي" ، الذي له أهمية عملية واسعة. أكثر من المنازل السلبية المستخدمة حاليًا في ألمانيا ، النمسا ، سويسرا وإيطاليا. "منزل هامبرغ" هو أول "منزل سلبي" معتمد في الصين.

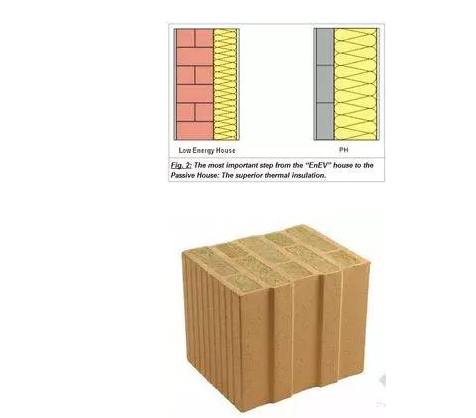

1. طبقة العزل لهيكل الحماية الخارجي سميكة بشكل خاص ، الجزء الأصفر هو طبقة العزل ، الجانب الأيسر هو سمك طبقة العزل للمنزل العام ، والجانب الأيمن هو سمك الطبقة العازلة للمنزل السلبي.

عينة من الطوب الطيني بتجويف داخلي مملوء بمادة عازلة

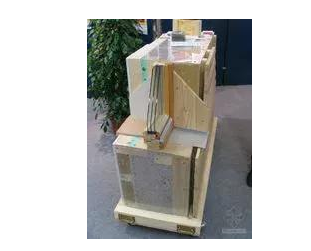

جدار المنزل السلبي وهيكل النافذة مخطط قطع مجسمة

2 ، نافذة توفير الطاقة الفائقة "المنزل السلبي" المطلوبة ليس فقط للحد من فقدان الحرارة ، ولكن أيضا لزيادة العزل والراحة. حتى في الطقس البارد الفاتر ، يمكن أن يتجاوز الزجاج الجانبي الداخلي 17 درجة مئوية.

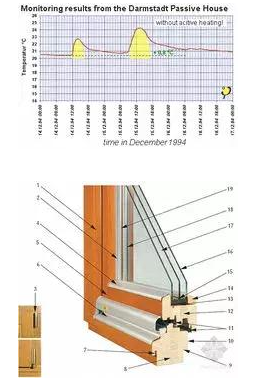

مؤشرات نوافذ المنزل السلبي:

A ، قيمة Uw ≤ W/(mour k)

B ، = = = = = = = 0 ، g = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =

إذا تم استيفاء هذا الشرط ، فإنه يظهر أن الطاقة الحرارية الشمسية التي يتم الحصول عليها عن طريق النوافذ السلبية في فصل الشتاء أكبر من الطاقة المفقودة بسبب التوصيل.

مخطط قطع ثلاثي الأبعاد لنافذة العزل الزجاجي بثلاث طبقات

3. بعض أجزاء غلاف المبنى بدون جسر حراري تشكل مناطق بتدفق حراري كثيف نسبيًا ودرجة حرارة سطح داخلية منخفضة تحت تأثير الاختلافات في درجات الحرارة الداخلية والخارجية. تصبح هذه الأجزاء جسور مع المزيد من نقل الحرارة ، لذلك يطلق عليها الجسور الحرارية ، وأحيانا يمكن أن تسمى الجسور الباردة.

تأثير الجسر الحراري المسمى ، أي التأثير المادي لتوصيل الحرارة ، لأن هناك حزم حلقة خرسانية وأعمدة هيكلية في الأرضية والزاوية ، تتميز المواد الخرسانية بموصلية حرارية أفضل من مواد الجدار (الموصلية الحرارية للمواد الخرسانية تبلغ 2 إلى 4 أضعاف التوصيل الحراري للطوب العادي) ، وبسبب سوء التهوية الداخلية ، يكون الفرق في درجة الحرارة بين الأماكن الداخلية والخارجية كبيرًا في أواخر الخريف وأوائل الشتاء ، والهواء البارد والساخن finueتواصل معنا. الموصلية الحرارية للطبقة العازلة للجدار ليست موحدة ، مما أدى إلى تأثير الجسر الحراري ، مما أدى إلى الندى والعفن وحتى نازف على الجدار الداخلي للمنزل.

هيكل المبنى الحراري الخالي من الجسر للمنزل السلبي يمكن تجنب حدوث الظاهرة المذكورة أعلاه.

4 ، ختم جيد في كشف الضغط الإيجابي والسلبي ، هناك متطلبات صارمة لفقدان الغاز. لأنه إذا لم يكن الختم جيدًا ، سيحدث الحمل الحراري بالغاز الساخن والبارد ، مما يؤدي إلى فقدان الحرارة.

5 ، نظام التهوية النشط (الهواء المعاكس/الهواء تبادل الحرارة) يوفر الهواء عالية الجودة ، عند استخدام حرارة العادم على الأقل لتسخين الهواء النقي الذي يتم ضخه ، لا يتم خلط غاز العادم والهواء النقي في هذا الوقت. نظرًا لأن المنزل السلبي محكم الغلق جيدًا ، يمكن تحسين تغيير الهواء ، ويتم التحكم فيه بدقة بسعر ، ، ، في الساعة (سعر صرف الهواء في الساعة).

الهواء البارد النقي في الهواء الطلق ، من خلال خط الأنابيب الخضراء ، يدخل أولاً مكونات التحكم الأساسية لنظام تهوية استعادة الطاقة في الأماكن المغلقة. غاز العادم الداخلي الذي يحتوي على كمية معينة من الحرارة ، من خلال خط الأنابيب الأصفر ، يجمع أيضًا في مكونات التحكم الأساسية لنظام التهوية الداخلي لاستعادة الطاقة. نظام تهوية استعادة الطاقة يحبس معظم الحرارة في غاز العادم ويسخن الهواء النقي الذي يدخل الغرفة. يتم إرسال الهواء النقي المسخن إلى كل غرفة من خلال خطوط الأنابيب الزرقاء. بعد استعادة الحرارة ، يتم تفريغ غاز العادم إلى الخارج من خلال خط الأنابيب.

نظام تهوية لاستعادة الطاقة في الأماكن المغلقة ، نظام تسخين الماء بالطاقة الشمسية + نظام تسخين الماء في الغلاية + نظام تدفئة أرضية + تدفئة المبرد + نظام تخزين مختلط لتبادل الماء الساخن المنزلي ، مخطط تخطيطي

في المستقبل ، ستتطور صناعة البناء بالتأكيد في اتجاه حماية البيئة وتوفير الطاقة والجودة العالية. كنوع من كفاءة الطاقة العالية والراحة العالية ونموذج بناء عالي الجودة ، سيحتل المنزل السلبي بالتأكيد مكانًا في المستقبل.
