1 ميزات نظام الختم TPS

9 حافة دافئة جيدة

تشمل مواد إحكام غلق الحواف للزجاج العازل شرائط الألومنيوم ، ومواد الفولاذ والفولاذ المقاوم للصدأ ، ومواد السيليكون العضوي ، إلخ. بسبب التوصيل الحراري المختلف لموادها ، يختلف التوصيل الحراري المتشكل عند حواف الزجاج العازل أيضًا اختلافًا كبيرًا. يوضح الجدول 1 التوصيل الحراري لأنواع مختلفة من المواد المستخدمة في الزجاج العازل.

الجدول 1 الموصلية الحرارية للمواد المختلفة:

نظام ختم الحافة المكون من أنواع مختلفة من المواد سوف ينتج تأثيرات توصيل حراري مختلفة. الفواصل الحرارية (TPS) تتخلى عن معادن نقل الحرارة الجيدة مثل الألومنيوم والفولاذ المقاوم للصدأ المستخدمة في الفواصل الزجاجية العازلة التقليدية. معامل التوصيل الحراري الخطي للزجاج العازل المصنوع من TPS أقل بكثير من المنتجات التقليدية ، منع تبديد الحرارة عند حافة الزجاج وتحسين تأثير توفير الطاقة للنافذة بأكملها.

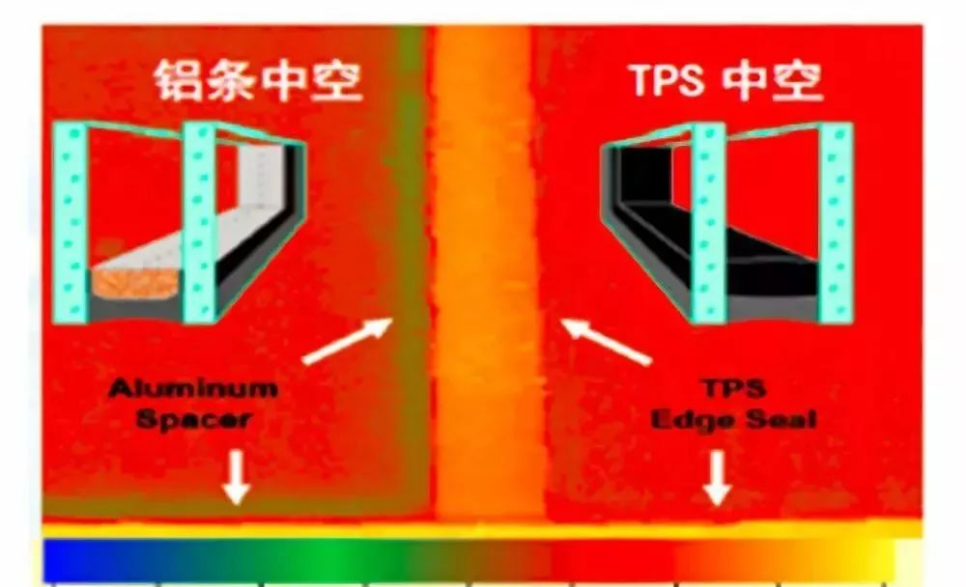

توضح الصورة 1 مقارنة بين الزجاج التقليدي المعزول المشقوق من الألومنيوم والفواصل الحراري TPS الزجاج المعزول تحت التصوير الحراري. يمكن رؤيته من الصورة 1 أنه بسبب استخدام الألومنيوم والمواد المعدنية الأخرى كمواد فاصل في أنظمة ختم الحافة التقليدية ، الموصلية الحرارية عالية ، مما يجعل من السهل مرور الحرارة عبر الزجاج المعزول من منطقة إغلاق الحافة ، مما يؤدي إلى انخفاض درجات الحرارة عند الحواف.

صورة 1

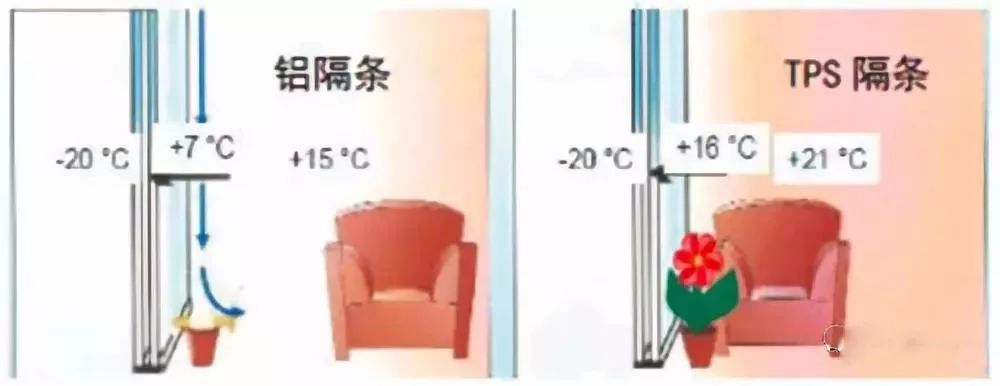

مع تحسين نوعية حياة الناس ، يزداد الطلب على بيئة معيشة مريحة أيضًا. إن تأثير الحافة الدافئة الناتج عن نظام الإغلاق بالحاجز الحراري البلاستيكي (TPS) يساعد على تثبيت درجة الحرارة الداخلية ، وتقليل الحمل الحراري للهواء ، وتوفير بيئة داخلية أكثر راحة. نظرًا لوجود نظام الحافة الدافئة ، فإنه يقلل أيضًا من تكثيف رذاذ الماء على حافة زجاج النافذة ويخفض تكلفة صيانة إطار النافذة (انظر الصورة 2)

صورة 2

• نفاذية بخار الماء المنخفضة

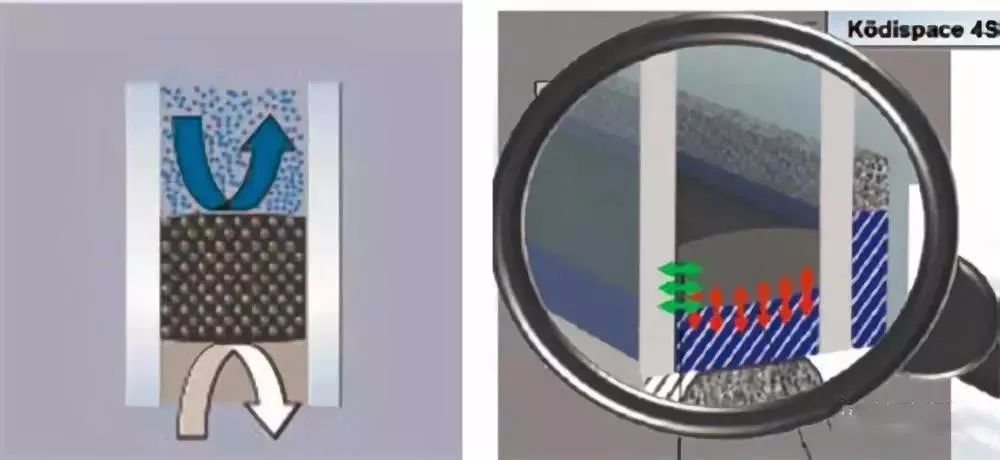

يعتمد الفاصل الحراري البلاستيكي (TPS) على مطاط بوتيل خاص ممزوج بمنخل جزيئي لقولبة البثق المباشر ، واتساق مادة الختم جيد. في الوقت نفسه ، بسبب الترابط الكيميائي الوثيق بين الفواصل الحرارية والزجاج والسيليكون اللاصق ، يكون هيكل الزجاج المجوف أكثر استقرارًا والترابط أكثر ثباتًا. يوضح الجدول 2 بخار الماء ونفاذية الغاز لمواد الختم المختلفة. يمكن ملاحظة أن مادة مطاط البوتيل لديها قدرة أفضل على بخار الماء وحاجز الغاز من مطاط السيليكون والمطاط متعدد السلفيدات ، مما يشكل حاجزًا أفضل لمنع دخول بخار الماء وتسرب الغاز ، مما يساعد على الحفاظ على أداء إحكام الزجاج العازل لفترة طويلة وضمان أداء موفر للطاقة (كما هو موضح في الصورة أدناه 3 ).

الجدول 2 بخار الماء ونفاذية الغاز لمواد مانعة للتسرب مختلفة

طريقة إنتاج أوتوماتيكية بالكامل

اكتمال إنتاج الزجاج العازل لنظام TPS بواسطة النظام الأوتوماتيكي في وقت واحد من تحميل الزجاج ، وإزالة الطبقة الزجاجية ، والتنظيف والتجفيف ، وطلاء الشريط بالحرارة ، والتصفيح الهوائي وطلاء الغراء الخارجي ، تجنب الأخطاء والتناقضات الناجمة عن التشغيل اليدوي ، وتحقيق درجة عالية من توحيد غلق الزوايا ، إنه يزيل تمامًا الضغط والإغلاق الزوايا الضعيفة للزجاج العازل التقليدي من الألومنيوم ، وهو مناسب لإنتاج الزجاج العازل من أي نوع وحجم وشكل (كما هو موضح في الشكل 7).

شكل رابطة 7 حواف للزجاج العازل لنظام المباعد الحراري البلاستيكي (TPS)

2 مناقشة حول ختم الحياة من الزجاج العازل

Ow تأثير بيئة الخدمة على الزجاج العازل

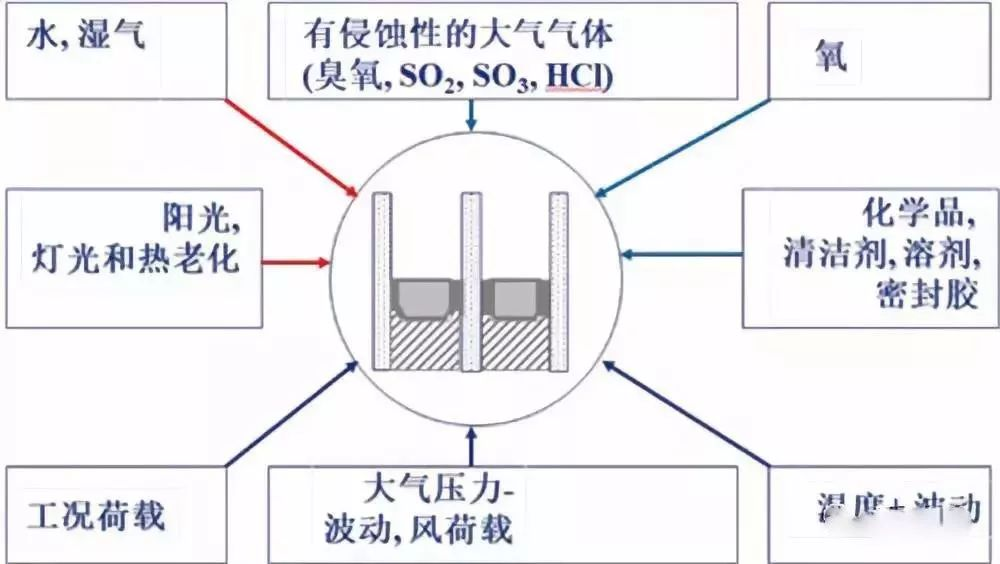

كما هو موضح في الشكل 8 ، سيتأثر الزجاج العازل بعوامل خارجية مختلفة أثناء الاستخدام

الشكل 8 عوامل التأثير البيئي أثناء استخدام الزجاج العازل

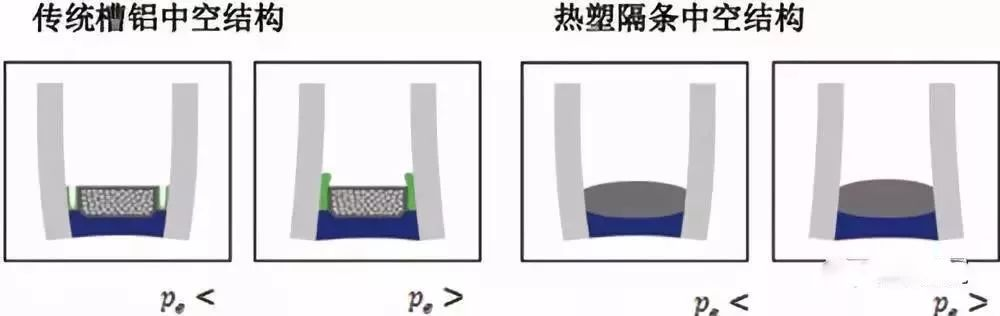

على وجه الخصوص ، بسبب التغيرات المتكررة في درجة الحرارة المحيطة والضغط ، يكون الغاز الموجود في تجويف الزجاج العازل دائمًا في حالة التمدد الحراري أو الانكماش البارد ، كما هو مبين في الشكل 9 ، مما يجعل تسرب تحت الإجهاد على المدى الطويل. لنظام الختم المزدوج التقليدي ، سيؤدي تأثير هذه القوة إلى تشوه وفقدان وظيفة مانع التسرب ، وسوف تتخلل الرطوبة في البيئة باستمرار من حافة الزجاج العازل إلى التجويف الأوسط. في الوقت نفسه ، فإن تأثير الأشعة فوق البنفسجية والماء والغازات المسببة للتآكل الأخرى في البيئة سيسرع من شيخوخة مانع التسرب ، مما يسرع سرعة دخول بخار الماء إلى التجويف الأوسط وهروب الأرجون المملوء. يحدث هذا النوع من تسرب بخار الماء في أي وقت. سيفقد المجفف في نظام إغلاق الحافة في نهاية المطاف قدرته على امتصاص بخار الماء بسبب الامتزاز المستمر لجزيئات الماء ، مما سيؤدي إلى زيادة محتوى بخار الماء في تجويف الزجاج العازل وفشل الختم ، مما يؤدي إلى انخفاض تأثير توفير الطاقة. نظرًا لأن نظام إحكام غلق الفاصل الحراري له مرونة معينة ، فإنه يمكن أن يحرر ضغط الحافة بشكل فعال عندما تتغير البيئة. في الوقت نفسه ، يكون للفواصل الحراري قوة متماسكة أعلى لمقاومة التغييرات الناجمة عن الحمل لضمان استقرار هيكل الختم.

الشكل 9 حوض زجاجي عازل من الألومنيوم التقليدي

رسم تخطيطي للتغييرات في استخدام شريط فاصل حراري (TPS) نظام

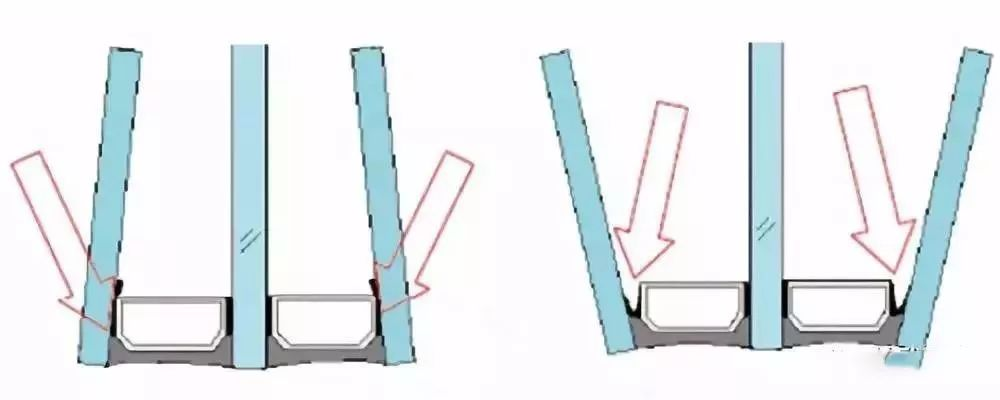

للزجاج الثلاثة والزجاج العازل المجوف المستخدم عادة في زجاج الغرفة السلبي لمفهوم المبنى الجديد الموفر للطاقة (كما هو موضح في الشكل 10) ، سيخضع الزجاج على جانبي الزجاج العازل لعمل كاليفورنيا آخرويولد المزيد من الإجهاد ، مما يؤدي إلى تشوه مطاط البوتيل ، ويقلل من تأثير الختم الأول ، ويزيد من قناة بخار الماء ، ويجعل الزجاج العازل يفشل بشكل أسرع ، ستكون مزايا الختم للفواصل الحرارية أكثر وضوحًا.

الشكل 10 ثلاثة الزجاج واثنين من الزجاج العازل تجويف

تغيير تسرب

عوامل ، تؤثر على عمر خدمة الزجاج العازل

وفقًا لمتطلبات رمز تصميم المباني السكنية ، يجب ألا تقل مدة خدمة المباني عن 50 عامًا. كجزء مهم من المبنى ، جذبت الحياة الخدمية للزجاج العازل المستخدم من قبل الأبواب والنوافذ وجدران الستائر انتباه الصناعة. يذكر في الملحق "أسباب الفشل وعمر خدمة الزجاج العازل" من جيجابايت/معيار الزجاج العازل أن مدة الخدمة المتوقعة للزجاج العازل يجب أن تكون 15 سنة على الأقل. ومع ذلك ، في الوقت الحالي ، لا يزال عمر خدمة الختم الشامل للزجاج العازل في الصين منخفضًا نسبيًا ، ولا يجرؤ المصنع العام على الوعد بضمان لمدة 10 سنوات. لذلك ، ما زلنا بعيدين عن المتطلبات القياسية ومتطلبات استخدام المباني.

كما ذكر أعلاه ، يرتبط عمر خدمة الزجاج العازل مباشرة بجودة المواد الحافة (مثل الفاصل ، المجفف ، مانع التسرب) وعملية تصنيع الزجاج العازل. يتأثر عمر خدمة الزجاج العازل أيضًا بحالة التثبيت وبيئة الخدمة.

في ، قدمنا تأثير البيئة الخارجية على عمر خدمة الزجاج العازل. بالإضافة إلى العوامل الخارجية ، ما العوامل الأخرى التي تؤثر على عمر خدمة الزجاج العازل ؟ ترتبط جودة ختم الحافة مباشرة بمتانة إحكام الزجاج العازل. استخدام مانع التسرب مع انخفاض بخار الماء ونفاذية الغاز هو المفتاح. من التحليل السابق ، يمكننا أن نرى أن شريط فاصل البلاستيك الحراري (TPS) لديه قدرة ممتازة للغاية على بخار الماء وحاجز الغاز ، وسيتم تحسين متانة إحكام إغلاق الزجاج العازل إذا تم استخدامه لإغلاق حافة الزجاج العازل.

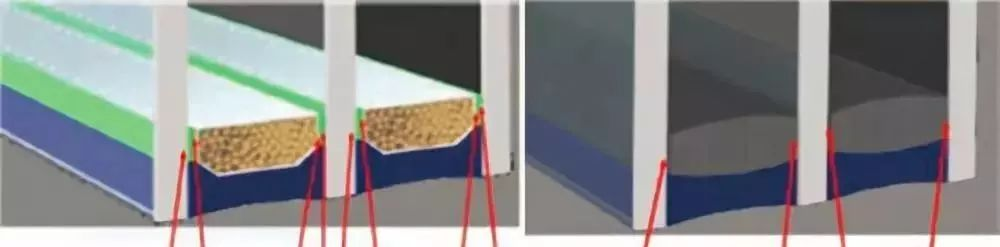

أخذ الزجاج الثلاثة واثنين من تجويف الزجاج العازل كمثال ، يمكننا أن نرى من الشكل 11 أنه تم تشكيل ثماني واجهات ربط بين مانع التسرب الزجاجي العازل التقليدي من الألومنيوم والزجاج وكذلك الفاصل ، بينما سيتم تشكيل أربع واجهات ربط فقط بين شريط فاصل البلاستيك الحراري (TPS) ختم والزجاج. من تحليل مستوى إنتاج الزجاج العازل المحلي الحالي وحالة الاختبار لدينا على المدى الطويل ، ضعف التصاق مانع التسرب ، مادة الزجاج والفواصل هي المسار الرئيسي المؤدي إلى مرور بخار الماء والغاز ، أي ، بشرط أن يكون بخار الماء ونفاذية الغاز لمواد الغلق متماثلين ، فإن نظام الغلق الحراري للفواصل يقلل من بخار الماء وقناة نقل الغاز بسبب تقليل سطح الترابط ، لتحقيق متانة الزجاج العازل على المدى الطويل.

الشكل 11 تحليل واجهة الختم والترابط من الزجاج العازل المختلفة

Ure حالة الجودة الحالية للزجاج العازل في الصين

مؤشر نفاذية المياه (ط) المستخدمة في المعيار الوطني من الزجاج العازل) فإنه يشير إلى بخار الماء ختم الحياة من الزجاج العازل. وفقًا للمعيار ، يجب أن يكون متوسط قيمة I أكبر من ، محتوى الأرجون بعد اختبار المتانة يستخدم للتعبير عن عمر ختم الغاز.

تي أنا محتوى الرطوبة الأولي من المجففة

تي و محتوى الرطوبة النهائي من المجففر

تي سي محتوى الرطوبة القياسية للمجفف

ما هو مؤشر نفاذية المياه I value ؟ تشير قيمة I إلى النسبة بين كمية بخار الماء الخارجي الذي يدخل الزجاج العازل وامتصاصه الفعال في اختبار المتانة. مؤشر نفاذية المياه يمكنني أن يعكس قدرة الامتصاص المتبقية وعمر الخدمة المتوقع لنظام إحكام إغلاق الزجاج العازل ؛ تكون قادرة على تقييم شامل لنظام الزجاج العازل. كلما كانت قيمة I أصغر ، زادت سعة الامتزاز المتبقية للزجاج العازل وطالت مدة الإغلاق.

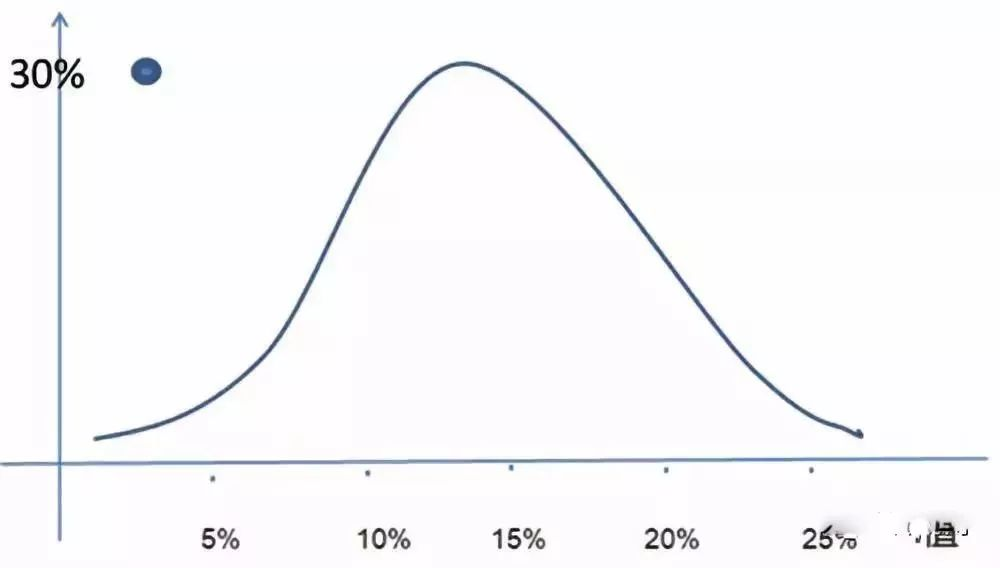

قام المركز الوطني للإشراف والتفتيش على جودة الزجاج بإجراء تحليل إحصائي على نتائج اختبار المتانة لأكثر من ، أختام بخار الماء الزجاجية العازلة في الصين خلال العامين الماضيين. توزيع I value مبين في الشكل 12. القيمة الوسيطة لقيمة I قريبة من ، وحوالي من قيمة I أكبر من صوفي.

الشكل 12 قيمة إحصائيات الزجاج العازل المنزلي

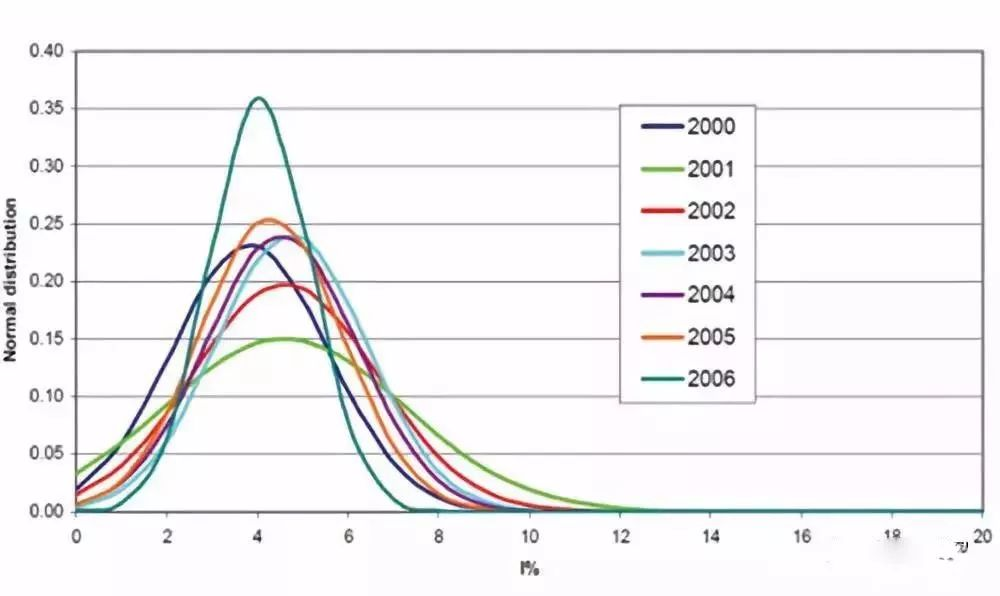

في بداية هذا القرن ، قدمت جمعية الزجاج العازل الأوروبي تحليلاً إحصائياً لنتائج اختبار متانة ختم بخار الماء لمنتجات الزجاج العازل الأوروبي (كما هو موضح في الشكل 13). من الشكل 13 ، يمكن ملاحظة أن القيمة الوسيطة هي ما بين من من من من من من من من ومن ومن ومن ومن ومن ومن ومن ومن ومن ثم. من النتائج الإحصائية اثنين ، يمكن أن نرى أنه لا تزال هناك فجوة كبيرة بين الحياة الختم الشاملة من الزجاج العازل المحلي وذلك من الزجاج العازل الخارجي.

الرقم 13 أنا قيمة الإحصاءات من الزجاج العازل الأوروبي يوني

في العامين الأخيرين ، جذبت جودة الزجاج للغرفة السلبية أيضًا الكثير من الاهتمام. يوضح الجدول 3 نتائج اختبار المركز الوطني لمراقبة الجودة الزجاجية والتفتيش على متانة إحكام إغلاق بخار الماء للزجاج الثلاثة وزجاج عزل تجويف اثنين في السنوات الأخيرة. يمكن ملاحظة من الجدول 3 أن فجوة الجودة في الزجاج العازل التي تنتجها شركات مختلفة كبيرة نسبيًا ، ولا يزال مستوى الجودة العام بحاجة إلى تحسين. إذا تم تطبيق هذا الزجاج على المباني السلبية ، فهو بعيد عن تلبية متطلبات نفس العمر الافتراضي للمباني. لحل هذه المشكلة ، يجب أن نبدأ بالمواد والعمليات ، وأن نسعى أيضًا إلى هياكل مانعة للتسرب أكثر تقدمًا.

3 اختبار وتحليل الزجاج العازل لنظام الختم بالفواصل الحراري (TPS)

وُلد أقدم نظام فاصل زجاجي حراري (TPS) في مدينة كوملين. بدأ إنتاجه الصناعي منذ من من من. في الوقت الحالي ، هناك أكثر من خطوط إنتاج TPS في جميع أنحاء العالم. هناك أيضًا العديد من خطوط الإنتاج للفواصل الحرارية TPS الزجاج العازل قيد التشغيل في الصين. رتم وضع أقرب خط إنتاج في إنتاج من من من من. تم التعرف مبدئيًا على الفواصل الحرارية والزجاج العازل والجيل الجديد من منتجات TPS 4SG مع القوة الهيكلية وتطبيقها في جدران الستائر الهيكلية والمباني التجارية والمباني السكنية والحافلات والسيارات وغيرها من المجالات.

منذ نشأته ، اجتاز نظام الشريط الفواصل الحراري (TPS) الفحص وإصدار الشهادات للمعايير ذات الصلة في العديد من البلدان في جميع أنحاء العالم ، بما في ذلك الزجاج العازل JIS R3209 الياباني ، طريقة اختبار طويلة الأجل القياسية من الاتحاد الأوروبي لتغلغل بخار الماء في الزجاج العازل ، طريقة اختبار طويلة الأمد بالمعيار الأوروبي لتمرير الغاز من الزجاج العازل طريقة اختبار قياسية للخصائص الفيزيائية مانعة لحواف الزجاج العازل ، شمال الولايات المتحدة الأمريكية/ASTM773 ، فرنسية إيطالي UNI10593 ، ألماني DIN1286 ومعايير أخرى.

الزجاج العازل لنظام الغلق هذا هو أيضًا أول نظام زجاج عازل ثلاثي التجاويف يجتاز اختبار الاحتفاظ بالغاز الخاص بـ EN1279.3 ، مع معدلات تسرب سنوية للأرجون

من أجل دراسة وتحليل أداء الزجاج العازل لنظام فاصل البلاستيك الحراري والتحقق من مزاياه في المتانة ، اختار المركز الوطني للإشراف على جودة الزجاج والتفتيش المنتج 4SG للفواصل الحراري البلاستيكي الذي تنتجه شركة Kemelin ، مادة لاصقة هيكلية من السيليكون Dow Corning كمانع تسرب خارجي ، واستخدم خط الإنتاج الأوتوماتيكي الكامل الفائق لإنتاج عينة الزجاج العازل القابل للنفخ. وفقًا لمتانة ختم بخار الماء ومتانة ختم الغاز بمعيار جيجابايت/، تم اختبار خمس دورات قياسية على التوالي.

(1) متانة ختم بخار الماء

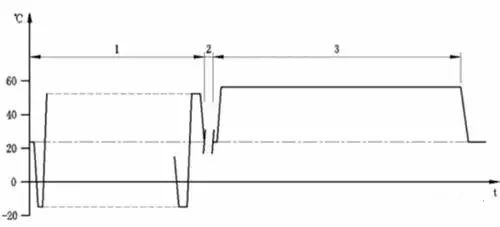

يتكون اختبار كل دورة من دورة متناوبة ذات درجة حرارة عالية ومنخفضة ودرجة حرارة ورطوبة ثابتة. المرحلة 1: 56 دورة ، دورة درجة حرارة واحدة كل 12 ساعة ، تتراوح درجة الحرارة من-18 ℃ ± 2 ℃ إلى 53 ℃ ± 1 ℃ ؛ المرحلة 2: درجة الحرارة المحيطة عند 58 ℃ ± 1 ℃ والرطوبة النسبية أكبر من الحفاظ عليها لمدة 7 أسابيع ، وكل دورة تبلغ 77 يومًا (كما هو موضح في الشكل 14).

الشكل 14 دورة من متانة ختم بخار الماء

في هذا الاختبار ، يتم وضع خمس مجموعات من العينات في غرفة اختبار الشيخوخة. بعد كل دورة ، يتم إخراج مجموعة واحدة لاختبار محتوى الرطوبة النهائي ويتم حساب القيمة. تقاطع انظر الجدول 4 للحصول على النتائج.

(2) متانة ختم الغاز

أولا ، يتم اختبار محتوى الأرجون الأولي من الزجاج العازل لاختبار المتانة ، وتظهر النتائج في الجدول 5.

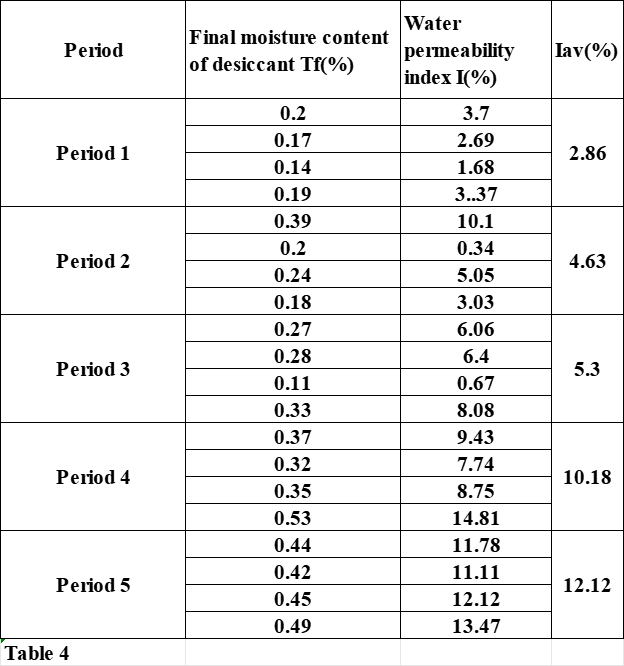

الجدول 4 نتائج اختبار المتانة لـ 5 دورات من شريط فاصل حراري (4SG)

الجدول 5 نتائج اختبار محتوى الأرجون الأولي للعينات

وثانيًا ، وفقًا لطريقة الاختبار في GB/our ، تم اختبار العينة لخمس دورات ، وتم اختبار محتوى الأرجون بعد كل دورة. انظر الجدول 6 للاطلاع على نتائج الاختبار.

الجدول 6 نتائج اختبار محتوى الأرجون للعينات بعد الشيخوخة

من نتائج الاختبار ، كل من مؤشر نفاذية المياه ومحتوى الأرجون للزجاج العازل لشريط فاصل البلاستيك الحراري (4SG) لا يزال النظام يلبي متطلبات المعيار الوطني بعد خمس دورات للشيخوخة. نتائج اختبار مؤشر نفاذية المياه بعد خمس دورات أفضل من نتائج اختبار الدورة القياسية الحالية لهياكل الإغلاق التقليدية في الصين ، حيث انخفض محتوى الغاز فقط بمقدار مما يشير إلى أن عمر خدمة الزجاج العازل في هذا النظام سيكون أطول بكثير من الزجاج العازل الحالي في الصين.

5 خاتمة

من التحليل النظري لاختبار النتائج ، تبين أن شريط فاصل حراري (TPS) هو جيل جديد من مواد مانعة للتسرب من الزجاج العازل. يمكن لنظام الزجاج العازل هذا تحسين عمر إحكام إغلاق الزجاج العازل وتحسين تأثير حافة الزجاج العازل ، والذي يجب ترويجه بقوة. ومع ذلك ، في الوقت الحالي ، يتم استيراد كل من مادة الختم بالفواصل الحراري ومعدات الإنتاج الأوتوماتيكية لإنتاج الزجاج العازل مع هيكل الإغلاق ، والسعر هو أحد الأسباب الرئيسية التي تقيد الترويج وتطبيق فاصل حراري (TPS) الزجاج العازل. في الوقت الحالي ، لا تزال الصين في مرحلة البحث والتطوير في المعدات وبحوث المواد ، ولم تحقق الإنتاج الصناعي. مع زيادة فهم الناس للأداء المتفوق للزجاج العازل بالفواصل الحراري وزيادة تحسين مستوى البحث والتصنيع المحلي ، سيكون احتمال تطبيقه أكثر وأكثر شمولاً.

مرجع:

[1] معهد بحوث وتصميم صناعة الزجاج في تشينهوانغداو ، زجاج عازل (GB/من الصين) ، مطبعة المعايير الصينية.

[2] Dr.Chritian Scherer ، Ernst Smar إلخ ، نظام حافة دافئة جديد مع كفاءة طاقة فائقة ومتانة ، أيام أداء زجاج GPD

[3] Li Jing ، فاصل مبتكر لنظام إغلاق الحائط الساتر 4SG ، خطاب المؤتمر السنوي الزجاجي في الصين.

[4] يوان Peifeng ، وآخرون ، مزايا الأداء من الزجاج العازل بالحرارة الحافة الدافئة ، وقائع المؤتمر السنوي لصناعة الزجاج في الصين والندوة التقنية.
